Die "an Ende, größenerhaltende" Verkettung



Diese Art der Verkettung ist ähnlich der Positionsanpassung. Jedoch wird hier der zur Verfügung stehende Platz des Hauptobjektes berücksichtigt und die Größe des verketteten Objektes wird immer beibehalten. Das heißt das Objekt wird auf jeden Fall innerhalb des Rahmens des Hauptobjekts ausgegeben. Wenn nicht genügend Platz vorhanden ist, wird ein Seitenumbruch ausgelöst.



Das verkettete Objekt muss dabei im Designer das Hauptobjekt überlappen. Wichtig ist, dass das Hauptobjekt in jedem Fall größer ist als das verkettete Objekt, da das verkettete Objekt immer versucht den Platz einzunehmen, der von der ursprünglichen Größe des Hauptobjektes übrig ist (wenn das verkettete Objekt größer ist führt dies zu einer Endlosschleife da nie genug Platz vorhanden ist).



image227_226



Abbildung 7.18: Skizzierte Funktion der Verkettungsart "an Ende, größenerhaltend"



Beispiel: Sie möchten eine eingescannte Unterschrift nach einem Text ausgeben. Die Größe der Unterschrift soll sich nicht ändern und diese soll innerhalb des Objektrahmens des Textes ausgegeben werden.

1.  Sie erstellen daher ein Bildobjekt und platzieren es direkt auf dem Formatierten Textobjekt. Das Bildobjekt ist dabei vertikal kleiner als das Tabellenobjekt.

2.  Im Objektdialog selektieren Sie das Bildobjekt und verketten es mit dem Formatierten Textobjekt. Als Verkettungsart wählen Sie "an Ende, größenerhaltend".

3.  Egal wo der Text endet, das Bildobjekt wird immer in der gewählten Größe nach dem Text ausgegeben. Wenn es nicht mehr genügend Platz hinter dem Text gibt, wird das Bildobjekt auf der nächsten Seite ausgegeben um die Größe zu wahren.

image227_227

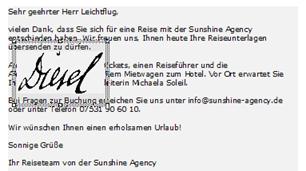

Abbildung 7.19: Das verkettete Bildobjekt überlappt das Hauptobjekt im Designer

image227_228

Abbildung 7.20: Die Unterschrift wird größenerhaltend am Ende ausgegeben

4.  Auf diese Weise können Sie auch mehrere Objekte untereinander platzieren (etwa Diagramme, Bilder, etc.); dabei ist das "Basisobjekt" der Verkettung das erste Objekt in der Verkettungshierarchie mit aktiviertem Seitenumbruch.
